Controller per l'identificazione dell'asse del veicolo Alta precisione Funzionamento semplice

Descrizione del prodotto

Come componente ausiliario del sistema di pesatura, il controllore di identificazione dell'asse del veicolo è stato studiato, progettato e fabbricato in modo indipendente da Zhengzhou Hengliang Tech Co., Ltd.
Quando un veicolo passa sopra il sensore di identificazione dell'asse, il regolatore registra le variazioni del segnale.emette i segnali caratteristici corrispondenti alle ruote del veicoloQuesto regolatore supporta il sistema di pesatura nell'attuazione di funzioni quali la classificazione del tipo di veicolo, le statistiche sulla posizione dei punti di pressione e il funzionamento a flusso libero.
L'apparecchiatura ha i vantaggi di alta velocità, alta precisione, semplice funzionamento, alta stabilità e facile manutenzione.

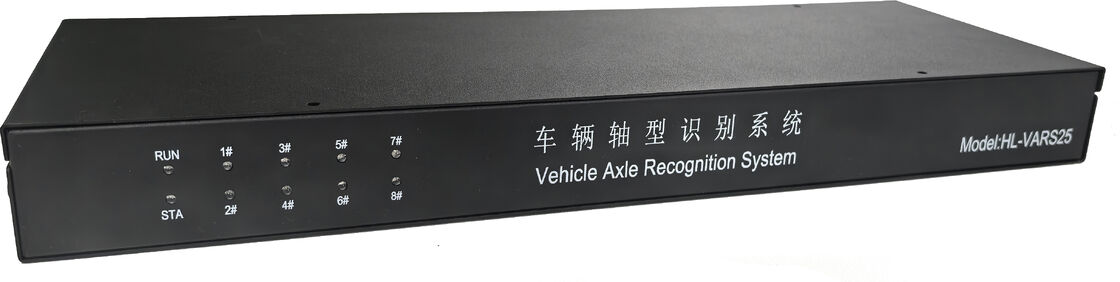

Figura 1-1 Vista frontale dell'apparecchiatura

Il controllore di identificazione dell'asse del veicolo è dotato di interfacce di ingresso per un massimo di 8 canali di sensori di identificazione ruota-asse, 1 interfaccia di comunicazione CAN, 1 interfaccia di comunicazione RS232,1 Interfaccia di comunicazione RS485, 1 interfaccia Ethernet, 2 canali di ingresso digitale, 2 canali di uscita digitale e un'interfaccia di uscita 5V.

Figura 1-2 Vista posteriore dell'apparecchiatura

Specifica tecnica

Funzione Introduzione

Le funzioni principali del sistema di identificazione degli assi del veicolo sono:e segnalazione attiva dei dati caratteristici, quali i punti di pressione dei pneumatici e i tipi di pneumatici, quando i pneumatici del veicolo passano sopra i sensori di identificazione dell'asse delle ruote, per aiutare il sistema di pesatura nella determinazione del tipo di veicolo.

Questo sistema di identificazione degli assi del veicolo supporta la configurazione di più parametri attraverso un software di gestione dedicato, compreso l'adeguamento del protocollo di comunicazione del sistema e della frequenza di segnalazione,impostazione delle soglie di attivazione del veicolo, e attivando o disattivando tutti i punti di rilevamento dei sensori di identificazione dell'asse ruota, migliorando efficacemente la stabilità e la flessibilità del sistema.

Output dei dati e protocollo

Le interfacce di comunicazione predefinite del sistema di identificazione degli assi del veicolo sono CAN, RS485 e RS232.e il sistema riceve e analizza i dati da queste tre porte rispettivamente.

Per impostazione predefinita, il sistema di identificazione dell'asse del veicolo invia periodicamente quadri dello stato di funzionamento o quadri di informazioni di base.invia automaticamente i fotogrammi di dati dell'asseIl flusso specifico e il formato del quadro dipendono dal protocollo di comunicazione configurato.

Figura 6-1 Diagramma schematico del collegamento tra il sistema di identificazione dell'asse del veicolo e lo strumento di pesatura
